大鳥機工（DIA･Diamond）・ドアクローザーの仕様一覧表

2025年5月17日 最終更新日時 : 2025年5月21日 ibnez

100シリーズ

標準仕様

番手 ① ② ③ ④ ⑤ ⑥ ⑦
ドア
適用		 寸法（W×Hmm） 800 × 1800 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400 1500 × 2700 2000 × 3000
重量（kg） 15 ～ 30 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120 100 ～ 140 ～250以下
スタンダード型 ストップ無し 標準仕様 101 102 103 104 105 106 107
ストップ付き 標準仕様 S101 S102 S103 S104 S105 S106 ー
パラレル型 ストップ無し 標準仕様 P101 P102 P103 P104 P105 P106 P107
L型ブラケット ー P102L P103L ー ー ー ー
A型ブラケット ー P102A P103A ー ー ー ー
段付きアーム（K型） ー P102K P103K P104K ー ー ー
A型ブラケット
段付きアーム（K型）		 ー P102AK P103AK P104AK ー ー ー
エアタイトドア用（AT型） P101AT P102AT P103AT P104AT P105AT ー ー
ストップ付き 標準仕様 PS101 PS102 PS103 PS104 PS105 PS106 ー
L型ブラケット ー PS102L PS103L ー ー ー ー
A型ブラケット ー PS102A PS103A ー ー ー ー
段付きアーム（K型） ー PS102K PS103K PS104K ー ー ー
A型ブラケット
段付きアーム（K型）		 ー PS102AK PS103AK PS104AK ー ー ー
エアタイトドア用（AT型） PS101AT PS102AT PS103AT PS104AT PS105AT ー ー

温度ヒューズ付き（防火ドア用）

番手 ② ③ ④ ⑤
ドア適用 寸法（W×Hmm） 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400
重量（kg） 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120
スタンダード型 ストップ無し F102 F103 F104 F105
ストップ付き ー ー ー ー
パラレル型 ストップ無し PF102 PF103 PF104 PF105
ストップ付き ー ー ー ー

開き角度：90°制限納まり仕様

番手 ① ② ③ ④ ⑤
ドア適用 寸法（W×Hmm） 800 × 1800 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400
重量（kg） 15 ～ 30 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120
スタンダード型 ストップ無し 101（90） 102（90） 103（90） 104（90） 105（90）
ストップ付き S101（90） S102（90） S103（90） S104（90） S105（90）
パラレル型 ストップ無し P101（90） P102（90） P103（90） P104（90） P105（90）
ストップ付き PS101（90） PS102（90） PS103（90） PS104（90） PS105（90）

開き角度：120°制限納まり仕様

番手 ① ② ③ ④ ⑤
ドア適用 寸法（W×Hmm） 800 × 1800 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400
重量（kg） 15 ～ 30 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120
スタンダード型 ストップ無し ー 102（120） 103（120） 104（120） 105（120）
ストップ付き ー S102（120） S103（120） S104（120） S105（120）
パラレル型 ストップ無し ー P102（120） P103（120） P104（120） P105（120）
ストップ付き ー PS102（120） PS103（120） PS104（120） PS105（120）

バックチェック装着仕様

番手 ① ② ③ ④ ⑤ ⑥ ⑦
ドア適用 寸法（W×Hmm） 800 × 1800 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400 1500 × 2700 2000 × 3000
重量（kg） 15 ～ 30 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120 100 ～ 140 ～250以下
スタンダード型 ストップ無し ー 102BC 103BC 104 105 106 107
ストップ付き ー S102BC S103BC S104 S105 S106 ー
パラレル型 ストップ無し ー P102BC P103BC P104 P105 P106 P107
ストップ付き ー PS102BC PS103BC PS104 PS105 PS106 ー
  • ①番サイズにはバックチェック機能を装備することはできません。
  • ④番～⑦番サイズはすべてバックチェック機能が標準装備されています。

トルク調整型（100Vタイプ）

ドア適用 寸法（W×Hmm） 900～1200 × 2100～2400
重量（kg） 25 ～ 120
スタンダード型 ストップ無し 100V
ストップ付き S100V
パラレル型 ストップ無し P100V
ストップ付き PS100V

200シリーズ

番手 ① ②
ドア適用 寸法（W×Hmm） 800 × 1800 900 × 2100
重量（kg） 15 ～ 30 25 ～ 45
スタンダード型 ストップ無し 標準仕様 201 202
ストップ付き 標準仕様 S201 S202
パラレル型 ストップ無し 標準仕様 P201 P202
L型ブラケット P201L P202L
A型ブラケット P201A P202A
LA型ブラケット P201LA P202LA
ストップ付き 標準仕様 PS201 PS202
L型ブラケット PS201L PS202L
A型ブラケット PS201A PS202A
LA型ブラケット ー ー

500シリーズ（コンシールドタイプ）

番手 ① ② ③ ④ ⑤ ⑥
ドア適用 寸法（W×Hmm） 800 × 1800 900 × 2100 950 × 2100 1050 × 2400 1200 × 2400 1500 × 2700
重量（kg） 15 ～ 30 25 ～ 45 40 ～ 65 60 ～ 85 80 ～ 120 100 ～ 140
ストップ無し 標準仕様 ー C502 C503 C504 C505 C506
Hタイプ（ホテル用） ー C502H C503H ー ー ー
順調併用型 ピボットヒンジ ー C502J1 ー ー ー ー
丁番吊り ー C502J2 ー ー ー
ストップ付き 標準仕様 ー CS502 CS503 CS504 CS505 ー

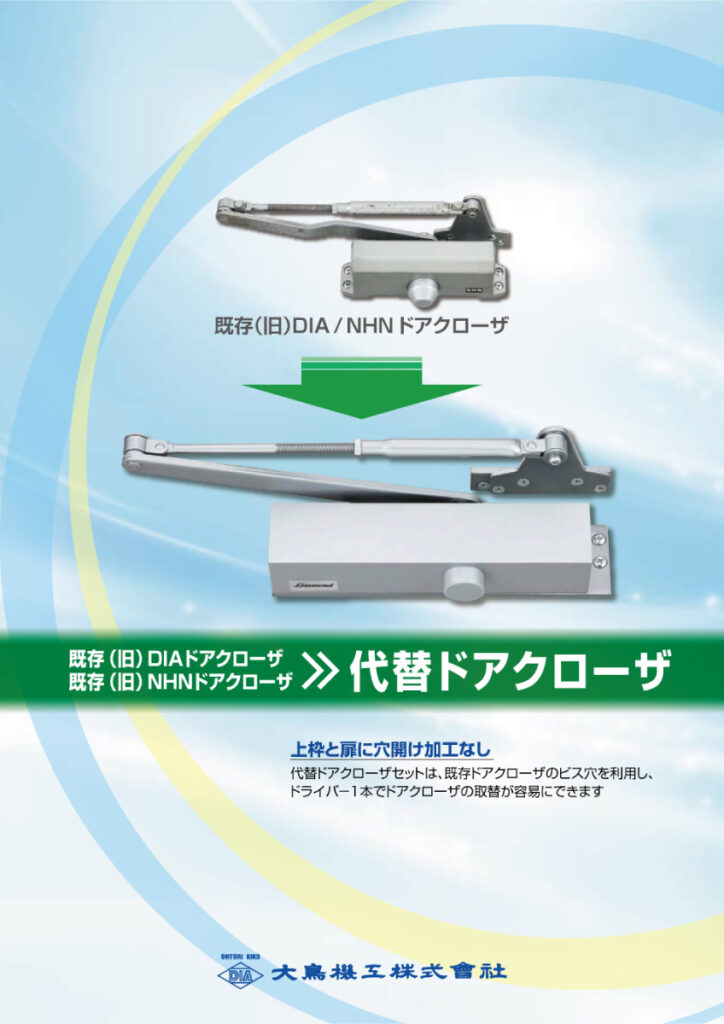

代替ドアクローザーセット

型 番手 既設（旧型・廃番）ドアクローザー → 代替ドアクローザーセット
DIA NHN（廃業） DIA
スタンダード型 ストップ無し ① 5001 51S → 101＋52S用取替用置換板
② 5002 52S 102＋52S用取替用置換板
③ 5003 53S 103＋53S用取替用置換板
④ 5004 54S 104＋54S用取替用置換板
⑤ 5005 55S 105＋54S用取替用置換板
ストップ付き ① S-5001 151S → S101＋52S用取替用置換板
② S-5002 152S S102＋52S用取替用置換板
③ S-5003 153S S103＋53S用取替用置換板
④ S-5004 154S S104＋54S用取替用置換板
⑤ S-5005 155S S105＋54S用取替用置換板
パラレル型 ストップ無し ① P-5001 51SP → P101＋52SP用取替用置換板
② P-5002 52SP P102＋52SP用取替用置換板
③ P-5003 53SP P103＋53SP用取替用置換板
④ P-5004 54SP P104＋54SP用取替用置換板
⑤ P-5005 55SP P105＋54SP用取替用置換板
ストップ付き ① PS-5001 151SP → PS101＋52SP用取替用置換板
② PS-5002 152SP PS102＋52SP用取替用置換板
③ PS-5003 153SP PS103＋53SP用取替用置換板
④ PS-5004 154SP PS104＋54SP用取替用置換板
⑤ PS-5005 155SP PS105＋54SP用取替用置換板
パラレル型・Ａ型ブラケット ストップ無し ① P-5001-A 51SPA → P101A＋52SPA用取替用置換板
② P-5002-A 52SPA P102A＋52SPA用取替用置換板
③ P-5003-A 53SPA P103A＋53SPA用取替用置換板
ストップ付き ① PS-5001-A 151SPA PS101A＋52SPA用取替用置換板
② PS-5002-A 152SPA PS102A＋52SPA用取替用置換板
③ PS-5003-A 153SPA PS103A＋53SPA用取替用置換板
旧型置替用 ストップ無し ② P-5002-C 52SPC → P102＋52SPC用取替用置換板
③ P-5003-C 53SPC P103＋53SPC用取替用置換板
ストップ付き ② PS-5002-C 152SPC PS102＋52SPC用取替用置換板
③ PS-5003-C 153SPC PS103＋53SPC用取替用置換板
